Jak vybrat správnou hodnotu kVA pro transformátor namontovaný na podložce

Zavedení







Co je kVA v transformátorech?



kVA (kilovolt-ampér) je běžná jednotka používaná k měření kapacity transformátoru. Udává maximální zatížení, které může transformátor bezpečně zvládnout při svém jmenovitém napětí a proudu. Jednoduše řečeno, kVA odráží, kolik elektrické energie může transformátor „dodat“.

kVA vs. kW: Jaký je rozdíl?

Mnoho lidí si často plete kVA s kW (kilowatt), ale nejsou to stejné:

• kW představuje skutečný skutečný výkon spotřebovaný zařízením
• kVA představuje zdánlivý výkon, který zahrnuje skutečný výkon i jalový výkon

Vztah mezi nimi je následující:

kW=kVA × účiník

Protože různé typy elektrických zátěží (jako jsou motory nebo klimatizace) mají různé účiníky, samotné použití kW nemůže přesně reprezentovat požadavky na zátěž transformátoru. Proto jsou transformátory dimenzovány v kVA, protože poskytují komplexnější měření proudu a napětí, které musí transformátor zvládnout, bez ohledu na typ zátěže.





Jak vybrat správnou hodnotu kVA pro transformátor namontovaný na podložce



Při výběru jmenovitého výkonu kVA pro transformátor namontovaný na podložce je důležité vzít v úvahu skutečné požadavky na výkon a provozní podmínky. Klíčovou myšlenkou je nejprve vypočítat požadované zatížení a poté zohlednit špičkovou poptávku, budoucí expanzi, typ zatížení a faktory prostředí.



1. Vypočítejte kVA na základě napětí a proudu systému

Dva klíčové parametry pro dimenzování transformátoru jsou systémové napětí a zatěžovací proud. Pro výpočet teoretického kVA můžete použít následující vzorce:

• Jednofázový-systém:

kVA=(napětí × proud)÷1000

• Třífázový systém:

kVA=(√3 × napětí × proud) ÷ 1000

kde √3 ≈ 1,732

Příklad:

Pro třífázový systém se 400 V a zatěžovacím proudem 100 A:

kVA=(1,732×400×100)÷1000≈69,3 kVA

Tato hodnota slouží jako základní reference pro dimenzování transformátoru.



2. Zvažte maximální zatížení a budoucí rozšíření

• Transformátor by měl být dimenzován na základě špičkového zatížení, aby se zabránilo krátkodobému-přetížení.
• Doporučuje se přidat 20–30% kapacitní rezervu, aby se vyhovělo budoucím upgradům zařízení nebo zvýšenému zatížení.



3. Upravte kapacitu podle typu zátěže

• Odporové zátěže(např. ohřívače): kVA ≈ kW
• Indukční zátěže(např. motory, klimatizace): vyžadují vyšší kVA kvůli nízkému účiníku a vyššímu startovacímu proudu.



4. Vezměte v úvahu faktory životního prostředí

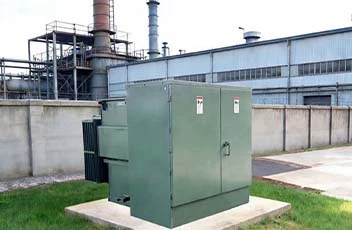

Transformátory namontované na podložce jsou obvykle instalovány venku a okolní teplota a podmínky ventilace mohou ovlivnit jejich efektivní kapacitu. V prostředí s vysokou-teplotou nebo v oblastech se slabým prouděním vzduchu může být pro zajištění stabilního provozu nutné mírně vyšší hodnocení kVA.





Praktické tipy pro výběr správného transformátoru kVA



Po dokončení teoretických výpočtů se můžete při výběru transformátoru namontovaného na podložce řídit těmito praktickými tipy:

• Nezakládejte výběr pouze na aktuální zátěži; zvážit budoucí expanzi nebo potenciální růst zatížení.
• Upřednostňujte standardní modely kVA nabízené výrobci, což usnadňuje nákup, údržbu a budoucí výměnu.
• Ujistěte se, že jmenovité napětí transformátoru odpovídá napětí systému a vezměte v úvahu účiník, abyste udrželi efektivní provoz.
• Pokud si nejste jisti, poraďte se s profesionálním výrobcem transformátoru namontovaného na podložce, který vám poskytne odbornou pomoc nebo přizpůsobené řešení.





Závěr



Výběr správného jmenovitého výkonu kVA pro transformátor namontovaný na podložce je zásadní pro zajištění bezpečného a stabilního provozu systému. Přesným výpočtem požadavků na zatížení a zvážením špičkové poptávky, budoucího rozšíření a typu zátěže spolu s praktickými tipy pro výběr můžete vybrat nejvhodnější kapacitu transformátoru.

Pokud si stále nejste jisti správným výběrem kVA, neváhejtekontaktujte SCOTECHpro profesionální vedení nebo přizpůsobené řešení.
