Vinutí drátu a fólie pro cívky transformátoru: Elektrické a tepelné rozdíly



Transformátory jsou všude. Na užitkových sloupech. Uvnitř zelených podložných-skříní. Zastrčený v elektrických místnostech, kam se nikdo nepodívá dvakrát.

Zvenčí většina z nich vypadá podobně. Uvnitř však jedno designové rozhodnutí tiše formuje vše:vinutí drátu nebo vinutí fólie.

Zní to podřadně. není. Tato jediná volba ovlivňuje, jak efektivně transformátor přenáší proud, jak rovnoměrně zachází s teplem, jak stabilní zůstává za poruchových podmínek a nakonec, jak dlouho přežije v reálném-provozu. Geometrie mění chování. Tvar vodiče mění fyziku. Výrobní metoda mění spolehlivost.

Jinými slovy - stejný plášť transformátoru, velmi odlišný příběh o výkonu.

Výběr typu vinutí je trochu jako výběr motoru. Vozidlo může vypadat stejně, ale pod zatížením? Ve stresu? Tehdy se projeví rozdíly.



1. Co jsou vinutí drátu a fólie?



Navíjení drátu



Navíjení drátu je tradiční přístup. To se většina inženýrů dozvídá jako první.

Izolovaný měděný nebo hliníkový drát - kulatý nebo obdélníkový - je obalen vrstvou po vrstvě kolem jádra. Izolací může být smalt, kraftový papír, polyesterová fólie. Výběr materiálu závisí na úrovni napětí a tepelné třídě, ale princip zůstává stejný: řízené otáčky, naskládané do vrstev.

Je flexibilní. V tom je její síla.

Výšku cívky lze nastavit. Počet vrstev se může měnit. Geometrii lze vyladit. Návrháři mohou doladit-rozvržení tak, aby splňovalo konkrétní elektrické cíle, aniž by museli přehodnocovat celou strukturu.

Kvůli této flexibilitě - a protože existuje již po desetiletí - zůstává vinutí drátu běžné v domácích distribučních transformátorech, malých průmyslových jednotkách a starších instalacích. Je to znát. Je to provozuschopné. Pokud se něco nepovede, přetáčení je relativně jednoduché.

A na praktičnosti stále záleží.

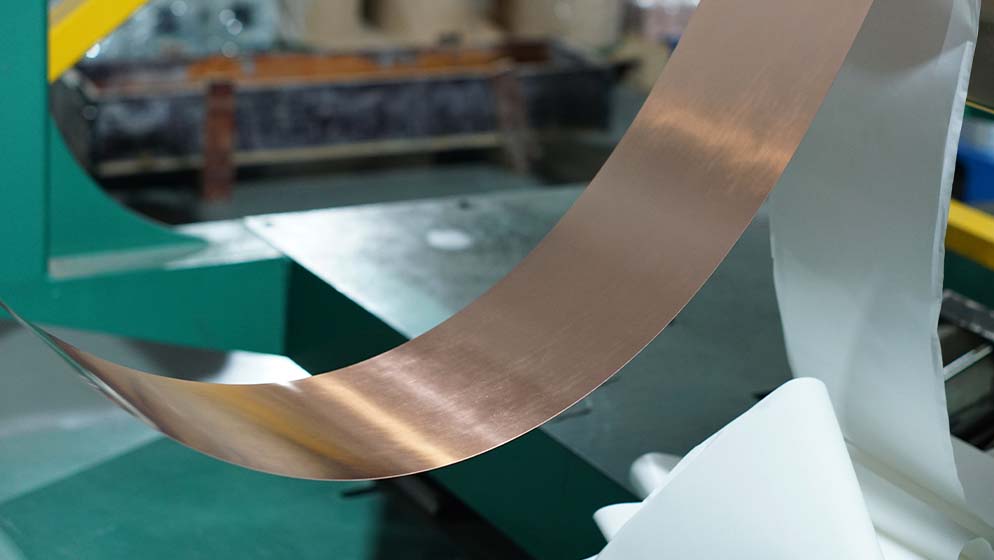

Navíjení fólie

A protože se střídavý proud chová jinak než stejnosměrný, na geometrii záleží ještě víc, než lidé předpokládají. V kulatých vodičích zvyšuje skin efekt a efekt přiblížení střídavý odpor, zejména při vyšších proudech. Plochá struktura fólie rozděluje proud rovnoměrněji po průřezu-, snižuje tyto účinky a snižuje ztráty při zatížení.

Navíjení fólie není jen jiné, -je to účel{1}}vyrobené.

To je důvod, proč je široce používán ve vysoko{0}}proudých a nízkonapěťových aplikacích: solární transformátory, systémy rychlého nabíjení EV-, kompaktní distribuční jednotky-namontované na podložce. Výrobní proces je přesnější. Cena je vyšší. Ale v náročných prostředích to výkonové výhody často ospravedlňují.



2. Porovnání elektrického výkonu



Zde se strukturální rozdíl mění v měřitelné elektrické chování.

Navíjení drátu funguje dobře - zejména při malých až středních hodnotách. Ale rozložení proudu mezi kruhovými vodiči se může lišit. Při vyšším zatížení se zvyšuje AC odpor. Regulace napětí zůstává adekvátní, i když není optimalizována pro velkou nepřetržitou poptávku.

Navíjení fólie se chová jinak.

Protože je průřez vodiče-široký a stejnoměrný, proud se šíří rovnoměrněji. AC odpor klesá. Ztráty mědi se snižují - zejména při vyšších proudech, kde na geometrii začíná více záležet.

Dva fyzikální jevy to pomáhají vysvětlit:

Efekt kůže- Střídavý proud má tendenci téci blízko povrchu vodiče.

Efekt blízkostiMagnetická pole - ze sousedních vodičů narušují rozložení proudu.

Ve vinutích kruhového drátu tyto efekty zvyšují efektivní odpor. U fóliových vinutí je plochá geometrie zmírňuje.



Rozdíly ve výkonu se projevují v měřitelných parametrech:

Faktor plnění:Fóliová vinutí obvykle dosahují 90–95% využití prostoru vodičů ve srovnání se zhruba 70–85% u tradičních drátových konstrukcí. Více mědi ve stejném okně znamená nižší odpor.

Nižší ztráty zatížení:Snížený střídavý odpor přímo snižuje ztráty mědi v nepřetržitém provozu.

Vylepšená regulace napětí:Se stabilnější impedancí při zatížení zůstává výstupní napětí konzistentnější na různých úrovních poptávky.

Při mírném zatížení se může zdát rozdíl malý. Při těžkém nebo nepřetržitém provozu je to patrné - zejména v systémech, kde záleží na rozpětí účinnosti.



3. Tepelný výkon

Teplo je tichým nepřítelem života transformátoru.

Na každém stupni záleží. Vyšší teplota urychluje stárnutí izolace. Stárnutí snižuje dielektrickou pevnost. Snížená dielektrická pevnost zkracuje životnost.

Navíjení fólie přirozeně zlepšuje rozložení tepla. Široký povrch vodiče umožňuje šíření tepla do stran, místo aby se soustřeďovalo v úzkých cestách. Horká místa jsou redukována. Teplotní gradienty jsou rovnoměrnější. Chladicí médium - olej nebo vzduch - absorbuje teplo rovnoměrněji.

Vinutí drátu může fungovat dobře, ale vnitřní vrstvy mohou zachycovat teplo, pokud nejsou chladicí kanály a izolační mezery pečlivě navrženy.

V reálných aplikacích se to promítá do měřitelných rozdílů. Nižší provozní teplota zpomaluje degradaci izolace. Životnost izolace je často určujícím faktorem životnosti transformátoru.



4. Mechanická pevnost a zkratový výkon

Elektrické namáhání je jedna věc. Mechanické namáhání je něco jiného.

Při zkratu-se dramaticky zvyšují elektromagnetické síly uvnitř vinutí. Axiální a radiální síly mohou deformovat cívky, pokud nejsou mechanicky stabilní.

Fóliové vinutí se chovají téměř jako souvislá válcová skořepina. Mechanické napětí se rovnoměrně rozkládá po celé struktuře pásu. Geometrie odolává deformaci.

Vinutí drátu se naopak více spoléhá na rozpěrky, epoxidové nebo výztužné kroužky, aby se zabránilo pohybu mezi vrstvami.

U aplikací s častými zapínacími proudy nebo harmonickým -vysokým zatížením - nabíječek elektromobilů, průmyslových pohonů, obnovitelných systémů - se mechanická odolnost stává více než jen designovou preferencí. Stává se z toho řízení rizik.



5. Velikost, hmotnost a prostorová efektivita

Faktor plnění ovlivňuje více než odpor. Ovlivňuje fyzickou velikost.

Protože vinutí fólie využívá prostor vodičů efektivněji, vejde se do stejné oblasti okna více mědi. To může snížit výšku cívky a v některých případech snížit celkovou stopu transformátoru.

V prostorově -omezených instalacích - střešních systémech, městských rozvodnách, kompaktních podložkách-provedení - záleží i na malém snížení objemu.

Vinutí drátu obvykle vyžaduje větší vzdálenost mezi vodiči. Tato flexibilita přichází na úkor prostorové efektivity.

Opět je to kompromis-.



6. Ekonomická analýza

Náklady jsou zřídka ignorovány.

Navíjení drátu má obecně nižší počáteční výrobní náklady. Nástrojové vybavení je jednodušší. Oprava je jednodušší. Pro středně náročné aplikace zůstává ekonomicky praktická.

Navíjení fólie vyžaduje specializované strojní zařízení a přísnější výrobní tolerance. Počáteční náklady se zvyšují.

Ale provozní efektivita mění rovnici.

Nižší ztráty mědi. Nižší provozní teplota. Snížený stres. Prodloužená životnost izolace.

V náročných{0}}aplikacích se tyto faktory často promítají do doby návratnosti v rozmezí tří až pěti let díky úsporám energie a snížené údržbě.

Počáteční cena versus náklady životního cyklu -, to je skutečné srovnání.



7. Nové trendy a hybridní návrhy





Závěr

Navíjení drátu a fólie představují dvě různé inženýrské filozofie. Navíjení drátu nabízí flexibilitu, známost a nákladovou efektivitu. Navíjení fólie nabízí elektrickou účinnost, tepelnou stabilitu a mechanickou odolnost.

Ani jedno není univerzálně „lepší“. Každý vyniká za specifických podmínek. Ale pochopení toho, jak geometrie ovlivňuje rozložení proudu, jak struktura ovlivňuje tok tepla a jak mechanická konstrukce ovlivňuje odezvu na stres -, to je to, co inženýrům umožňuje inteligentně vybírat. Stejný plášť transformátoru. Odlišná vnitřní strategie. A v energetice je vnitřní strategie vším.
