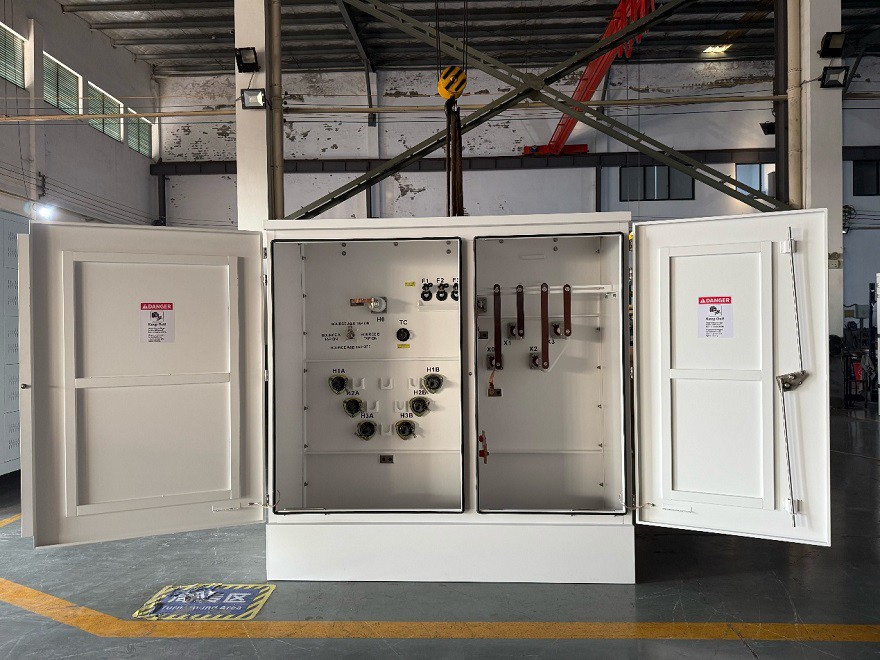

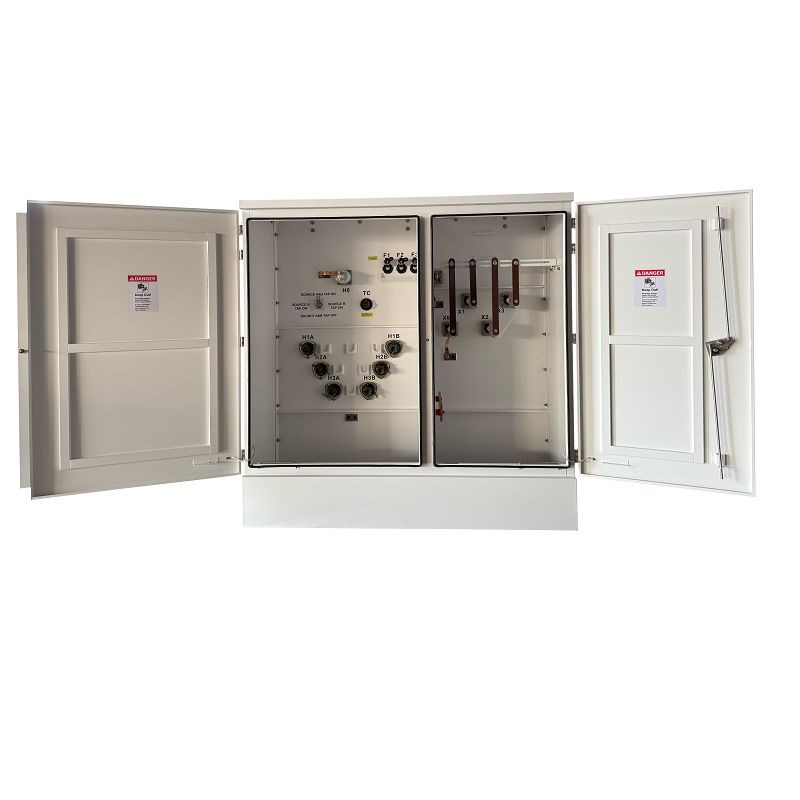

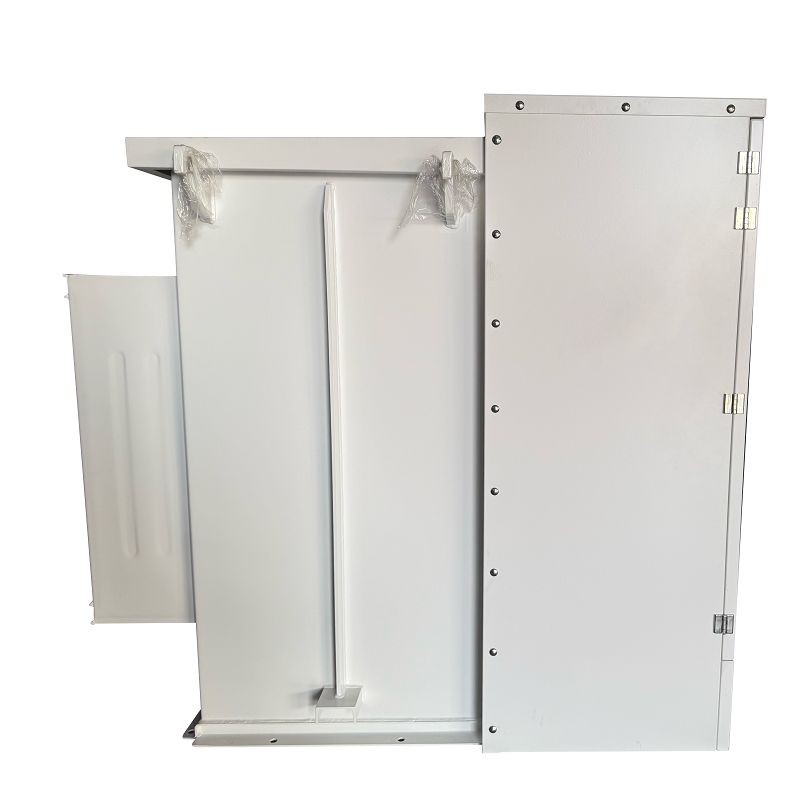

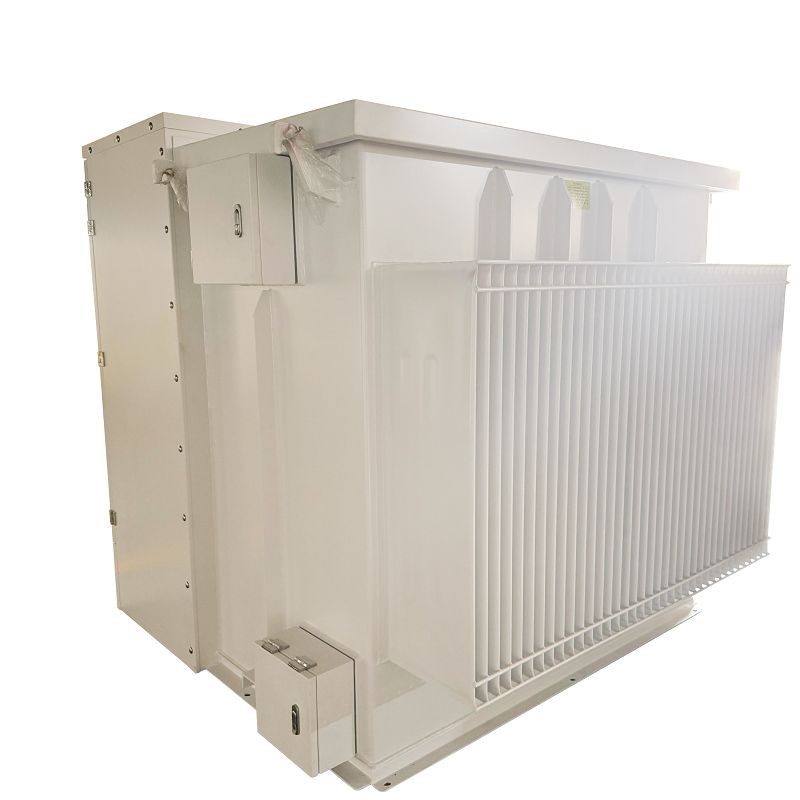

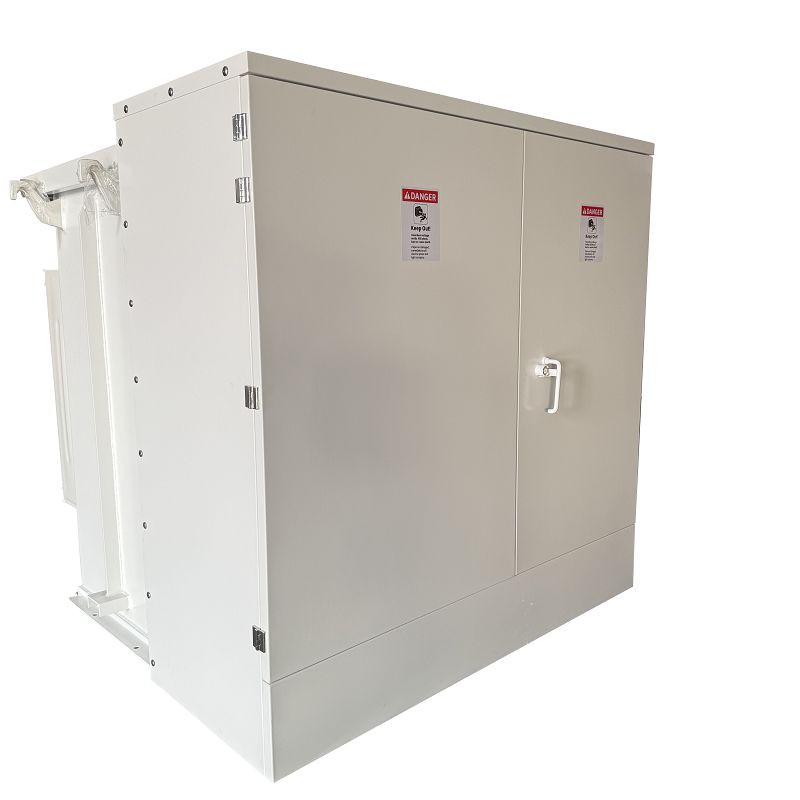

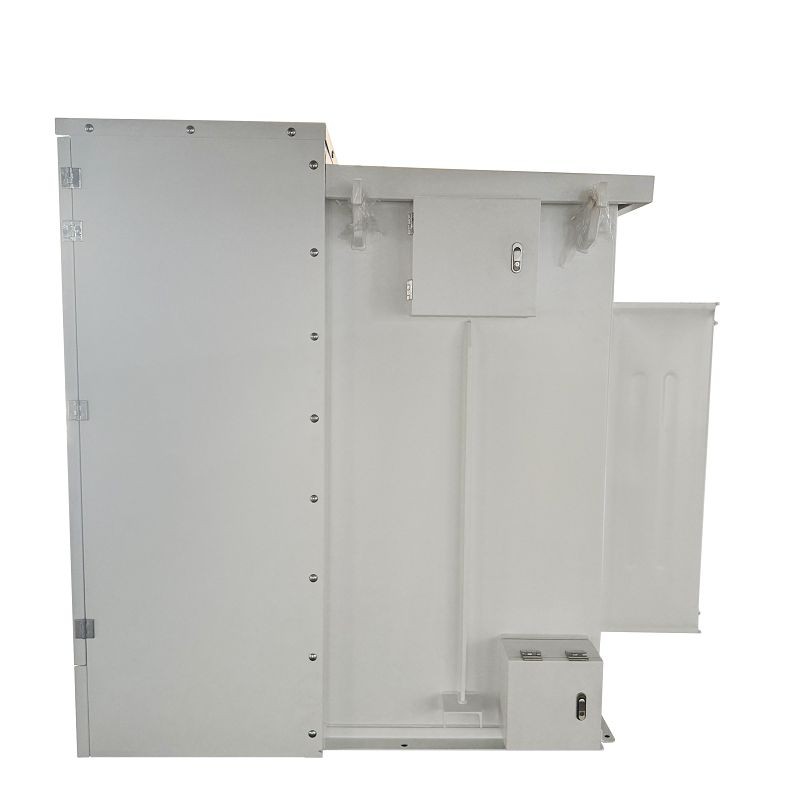

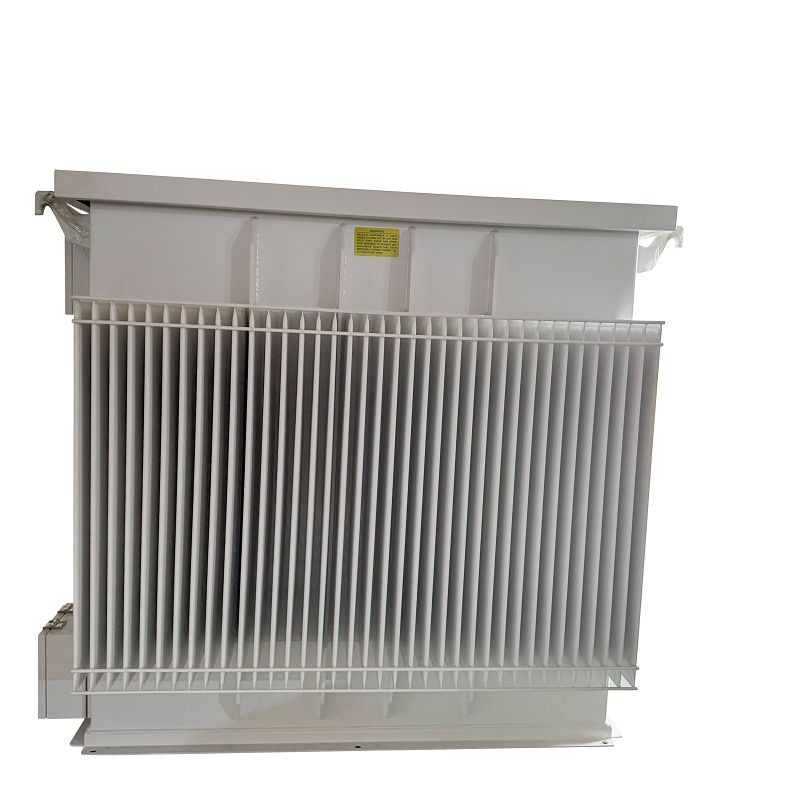

2000 KVA Centerpoint Energy Pad Montovaný transformátor-24,9/0,48 KV|USA 2025

01 Obecné

1.1 Popis projektu

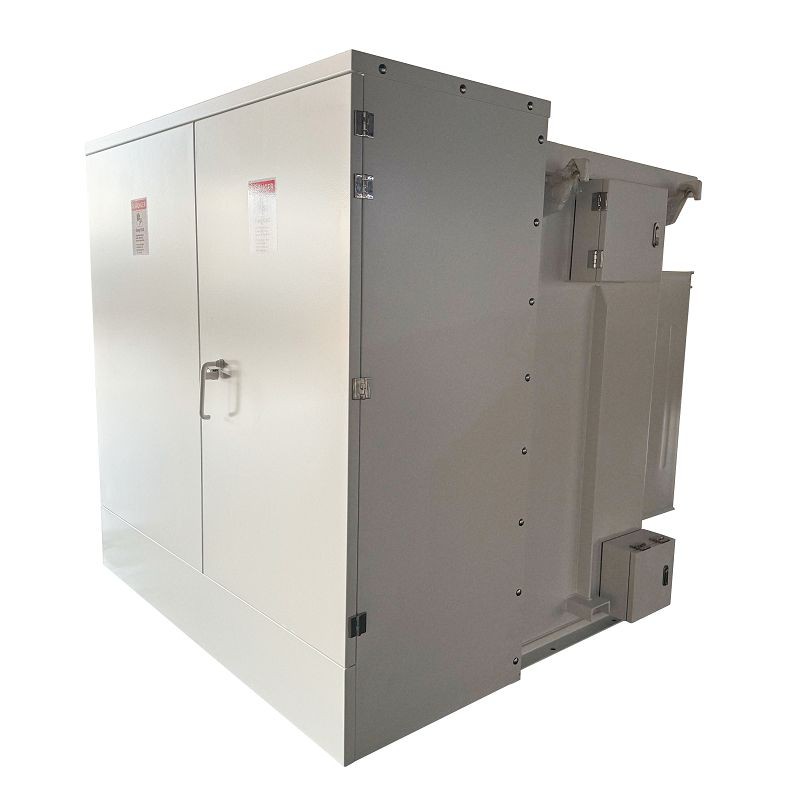

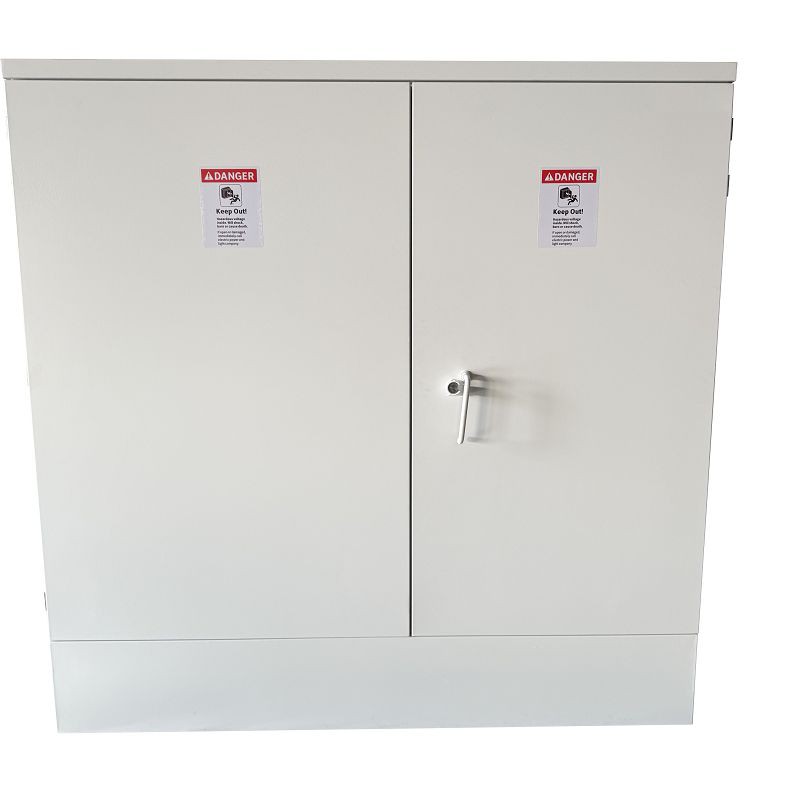

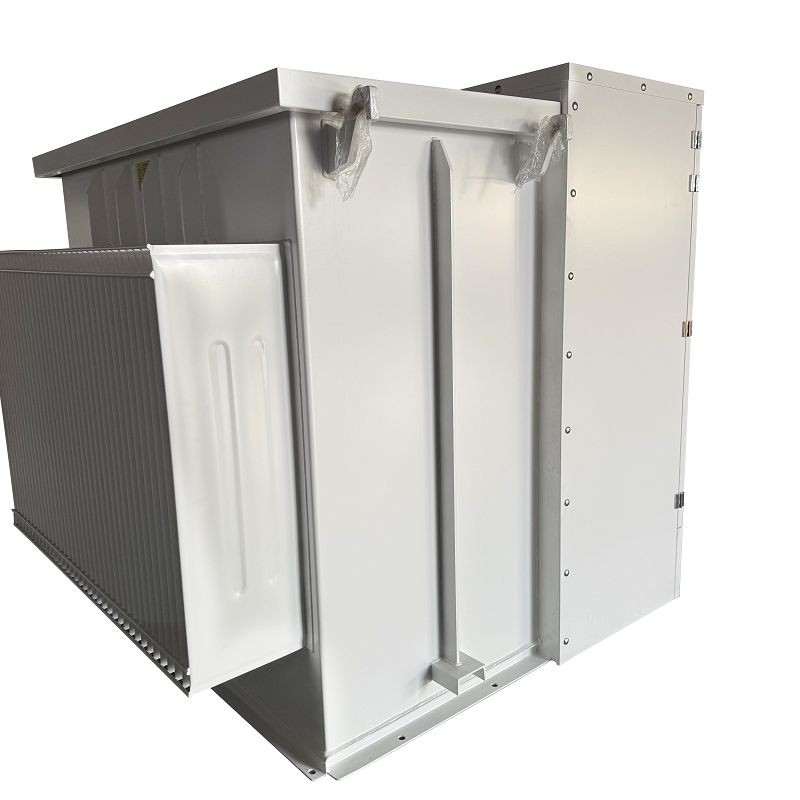

2000 kVA třífázový podložkový transformátor byl dodán do USA v roce 2025. Jmenovitý výkon transformátoru je 2000 kVA s chlazením KNAN. Vysoké napětí je 24,9GrdY/14,376 kV s rozsahem odbočky ±2*2,5% (NLTC), nízké napětí je 0,48Y/0,277 kV, tvoří vektorovou skupinu YNyn0.

Podložkový transformátor SCOTECH je navržen tak, aby poskytoval vynikající spolehlivost, účinnost a bezpečnost pro distribuční sítě středního-napětí. Je vybaveno 3-fázovým 5-končetinovým jádrem, zajišťuje minimální magnetický únik a stabilní regulaci napětí i při kolísavé zátěži a zároveň splňuje přísné normy účinnosti DOE pro snížení energetických ztrát a provozních nákladů. Tato jednotka, naplněná kapalinou z přírodního esteru FR3, nabízí výjimečnou požární bezpečnost, biologickou odbouratelnost a prodlouženou životnost ve srovnání s konvenčním minerálním olejem, díky čemuž je ideální pro ekologicky citlivé a vysoce rizikové{10}}instalace. Integrované svodiče přepětí poskytují robustní ochranu proti přechodným přepětím a chrání vnitřní komponenty před bleskem a rušením sítě. Boční-skříň měřiče umožňuje pohodlné monitorování, údržbu a odečet měřidel na místě bez přerušení napájení a její bílý práškový lak RAL 9003 zajišťuje vynikající odolnost proti korozi a trvanlivost v drsných venkovních podmínkách. Tento transformátor je technicky vyspělé řešení pro spolehlivou distribuci energie.

1.2 Technická specifikace

Specifikace typu a datového listu transformátoru 2000 kVA podložky

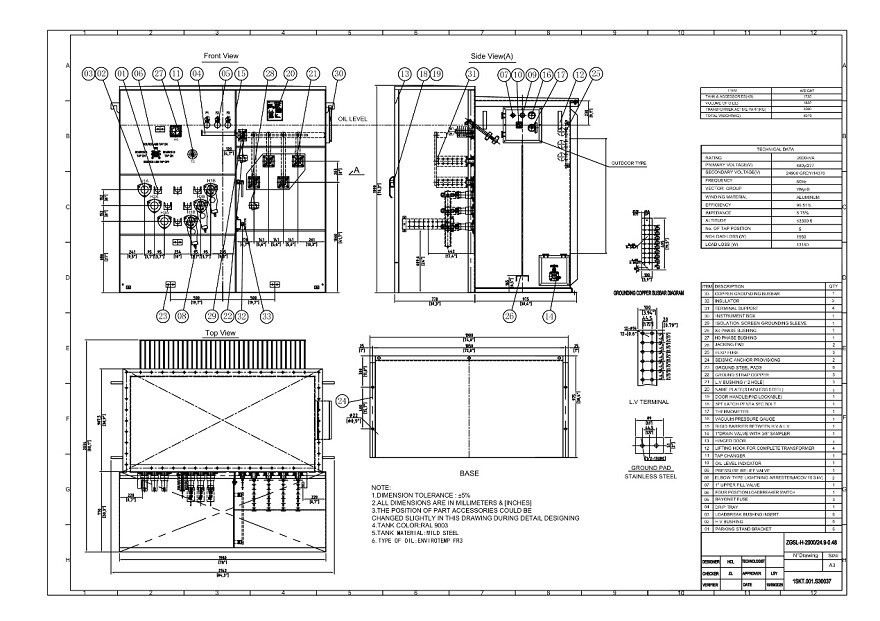

1.3 Výkresy

Výkres schématu a velikosti transformátoru 2000 kVA podložky.

02 Výroba

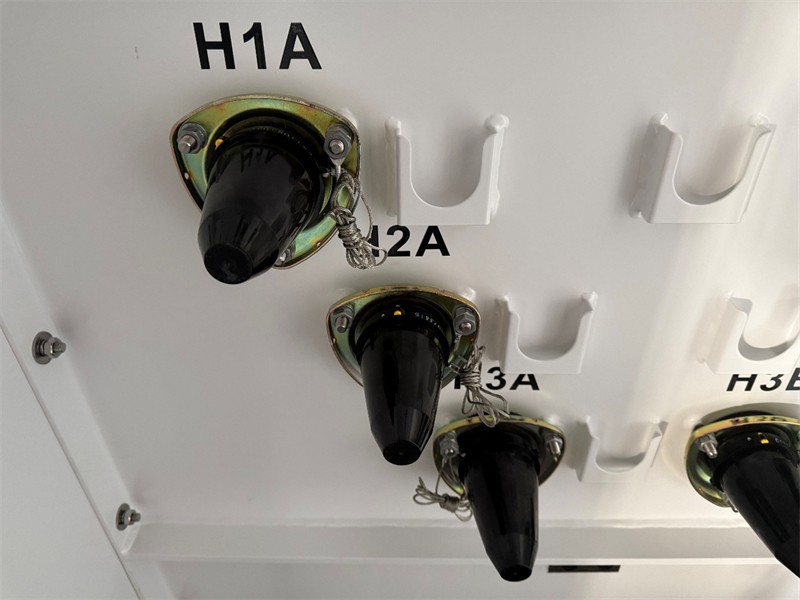

2.1 VN průchodka

Vložka průchodky Chardon 15/25/35 kV třídy 200A slouží jako vysokonapěťová průchodka pro transformátory namontované na podložce, navržená tak, aby se spojila s koleny pro odlehčení zátěže a sestavila se do jímek průchodek vyhovujících ANSI/IEEE 386-pro účinnou-instalaci a výměnu na místě. Vyžaduje čištění, rovnoměrné nanesení dodaného silikonového maziva, utažení ve směru hodinových ručiček na moment 150-180 lb-in a připojení měděného uzemňovacího vodiče č. 14, přičemž instalaci a údržbu provádí kvalifikovaný personál na systémech bez napětí s použitím vhodných ochranných prostředků.

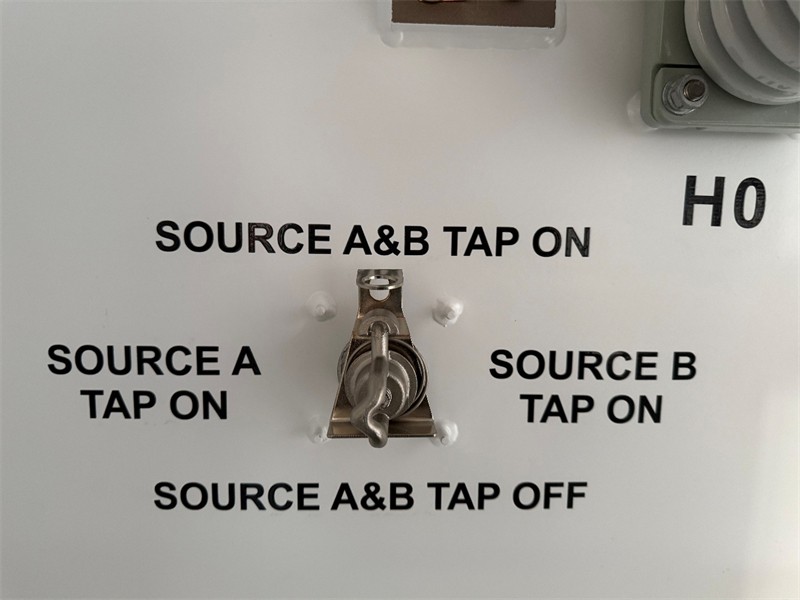

2.2 Čtyřpolohový vypínač zátěže

Čtyřpolohový přepínač zátěže pro transformátory namontované na podložce (model FYN33-24-315) má jmenovité napětí 12 kV (24 kV) a jmenovitý proud 315 A, s klíčovými specifikacemi včetně výdržného napětí 65 kV/1 min AC (79 kV/1 min pro zlomeninu), 125 kV, tepelný impuls, krátkodobý proud 4 blesky Dynamický stabilní proud 63 kA a mechanická životnost přesahující 3000 operací. Vyznačuje se izolačním zlomem 145 kV, montuje se uvnitř nádrže transformátoru (tloušťka stěny nádrže 6-8 mm) pomocí 4 upevňovacích matic M10 a je vybaven 4 vnějšími omezovacími kolíky (průměr 8 mm, výška 16 mm) pro spolehlivé operace při přetržení.

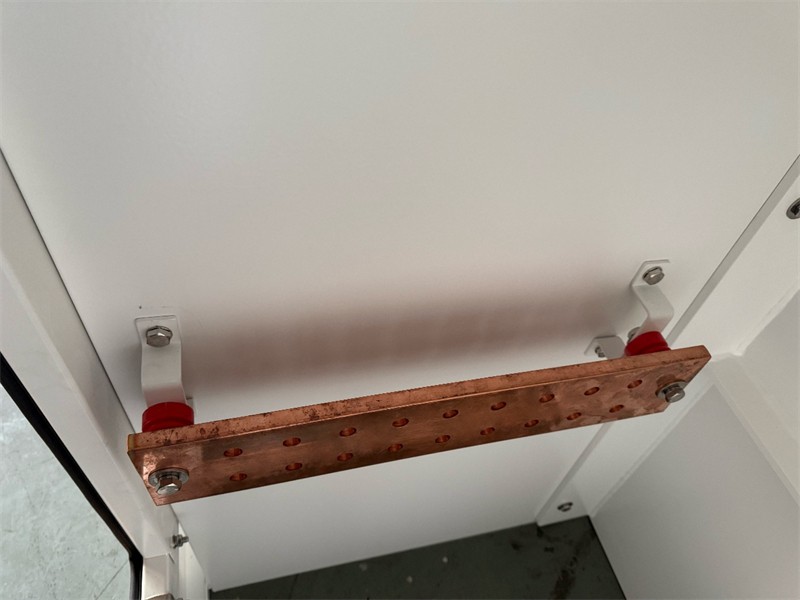

2.3 Uzemňovací měděná tyč

Zemnící měděná tyč nainstalovaná na nízkonapěťové straně transformátoru namontovaného na podložce je měděná součást s vysokou-vodivostí, která je pevně připojena k uzemňovacímu systému transformátoru. Poskytuje spolehlivou cestu pro poruchový proud, účinně odvádí abnormální proud do země, aby chránil transformátor a související zařízení před poškozením, a zároveň zajišťuje bezpečnost personálu během provozu.

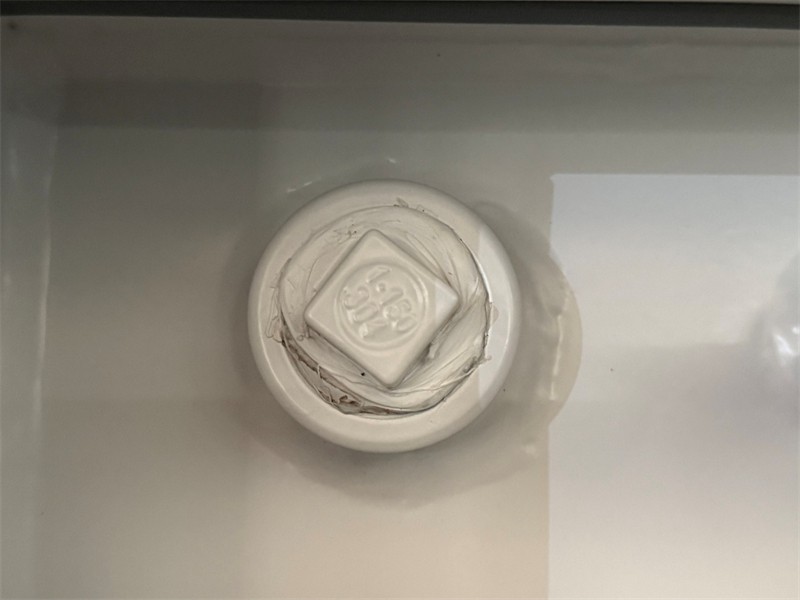

2.4 1'' horní plnicí ventil

1'' horní plnicí ventil pro transformátory namontované na podložce je horní-komponent určený pro plnění a doplňování transformátorového oleje. Přijímá velikost připojení 1'', zajišťuje těsné utěsnění, aby se zabránilo úniku oleje, umožňuje pohodlné a efektivní přidávání oleje během instalace nebo údržby a je kompatibilní se standardními konfiguracemi transformátorových nádrží namontovaných na podložce pro spolehlivý výkon.

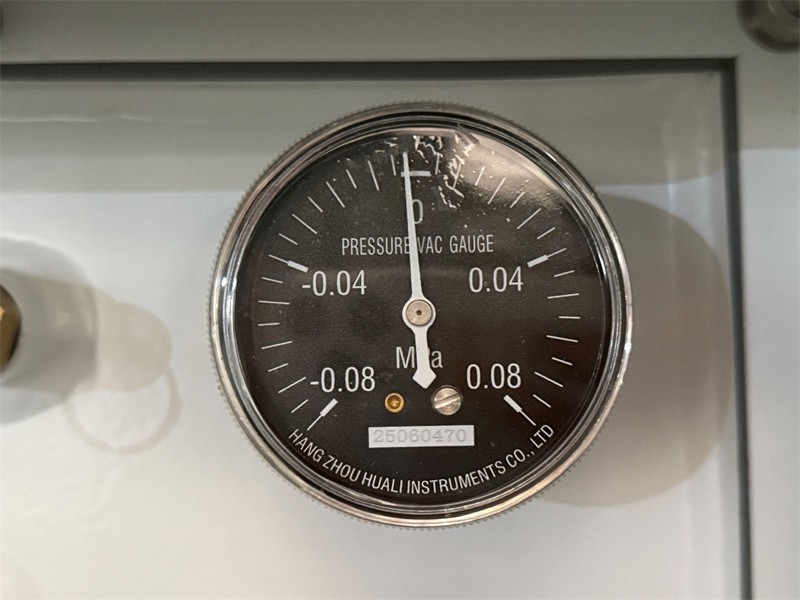

2.5 Podtlakový manometr

Vakuový manometr YZ-70 pro transformátory namontované na podložce je vyhrazený nástroj pro monitorování provozu transformátoru tím, že odráží změny tlaku způsobené změnami teploty. Nabízí volitelné měřicí rozsahy (-0,04~0,04MPa nebo -0,08~0,08MPa), přesnost ±2,5 %, funguje při teplotě -40 stupňů ~80 stupňů a vlhkosti menší nebo rovné 80 %, je vybaven otočným voličem Φ70 a montážním šroubem M27×2, vyžaduje vertikální instalaci (vyhýbá se manipulaci s rozsahem a 3, zamezuje nutnosti překročení limitu/pouzdra měřidla Pravidelná 6měsíční kontrola s odstraněním houby před instalací.

03 Testování

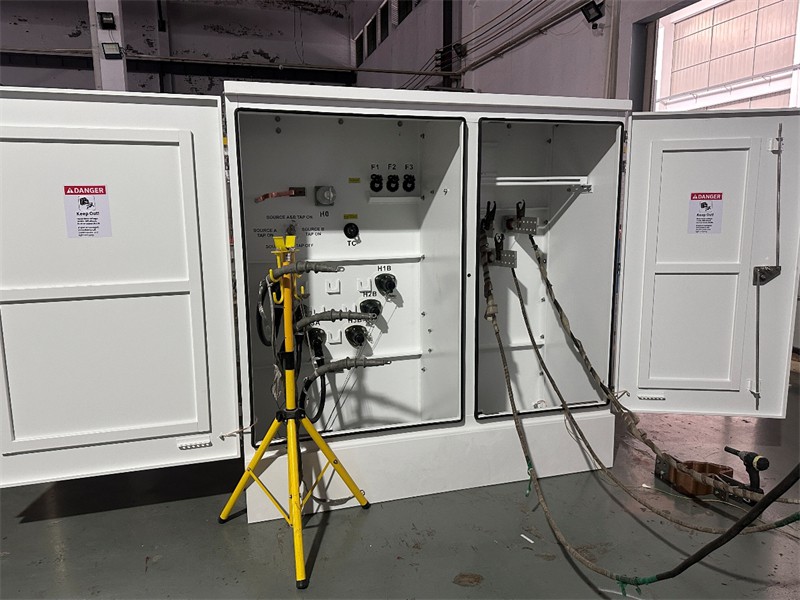

Testy transformátoru namontovaného na podložce, v souladu s normami řady IEEE C57, zahrnují rutinní elektrické a mechanické kontroly, jako je odpor vinutí, poměr napětí, fázový poměr, žádná-ztráta zatížení/zátěž, odolnost izolace (aplikované/indukované napětí), izolační odpor a test úniku tlaku, stejně jako volitelná ověření výkonu, to vše pro ověření elektrické bezpečnosti, integrity izolace, provozní spolehlivosti a utěsnění konstrukce pro stabilní napájení.

04 Balení a doprava

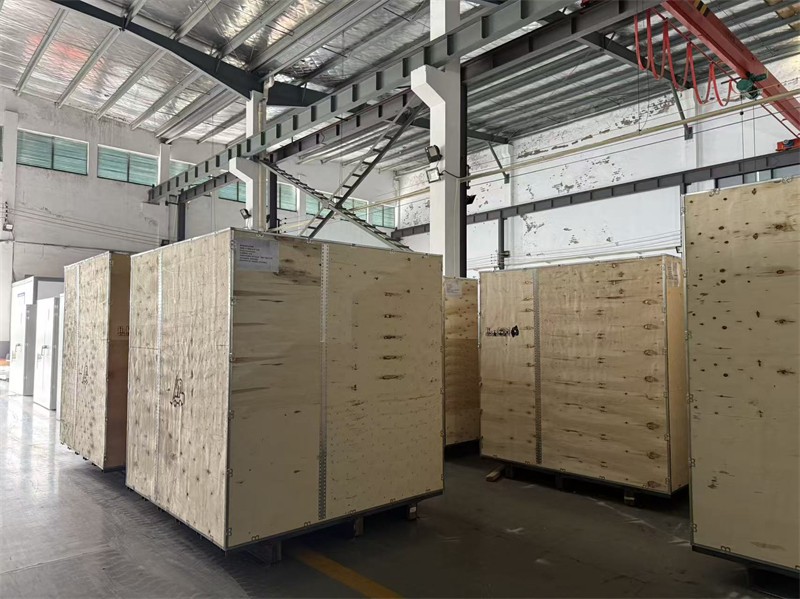

balení

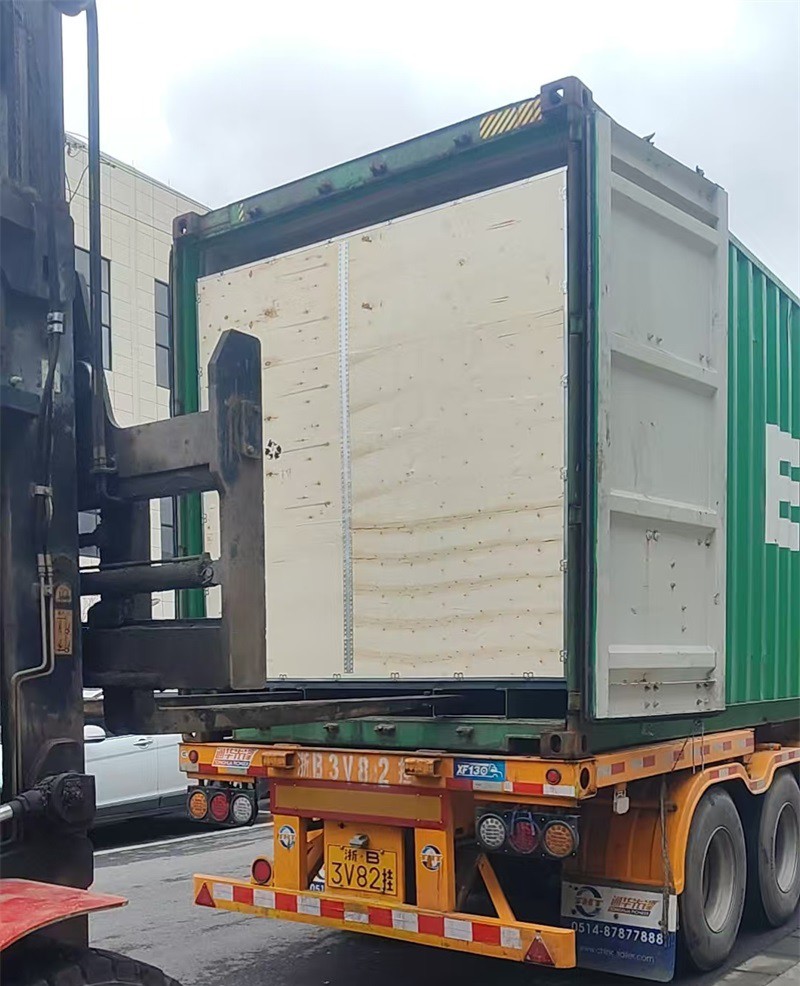

expedice

05 Místo a shrnutí

Chápeme, že každý projekt má jedinečné požadavky na napájení, a náš tým se zavázal poskytovat řešení na míru, která jsou v souladu s vašimi konkrétními cíli. Od vlastních konfigurací napětí až po shodu s globálními průmyslovými standardy, SCOTECH stojí za každou jednotkou přísným testováním, odbornou technickou podporou a odhodláním k dlouhodobé-odolnosti. Vyberte si podložkové transformátory SCOTECH pro řešení napájení, které nejen splňuje vaše potřeby, ale je předvídá. Posuňme vaše projekty vpřed-kontaktujte náš prodejní tým ještě dnes, abychom prodiskutovali vaše požadavky a udělali první krok směrem k efektivnější a odolnější energetické budoucnosti.

SCOTECH – Powering Progress.
