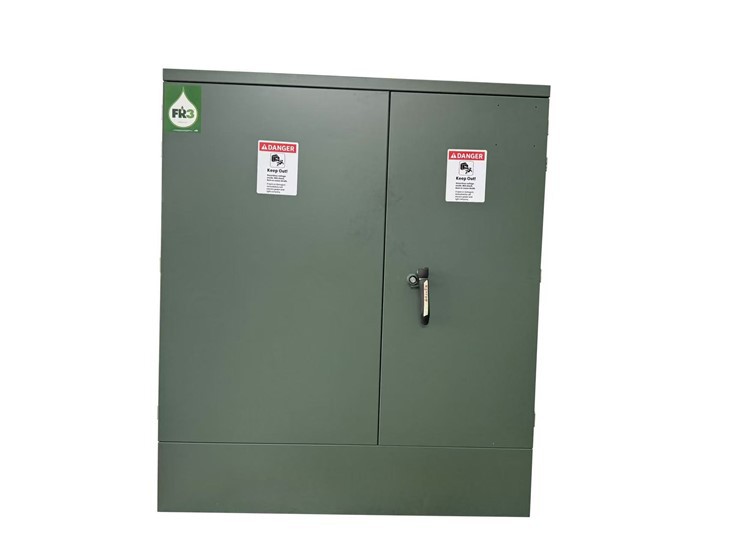

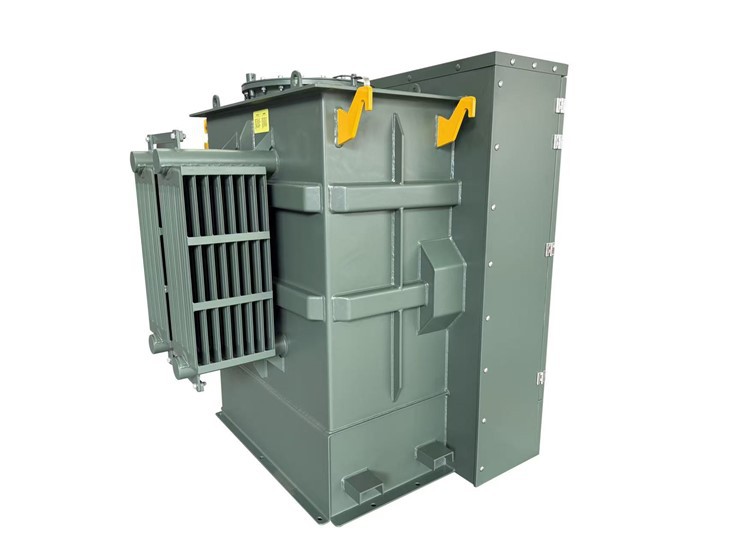

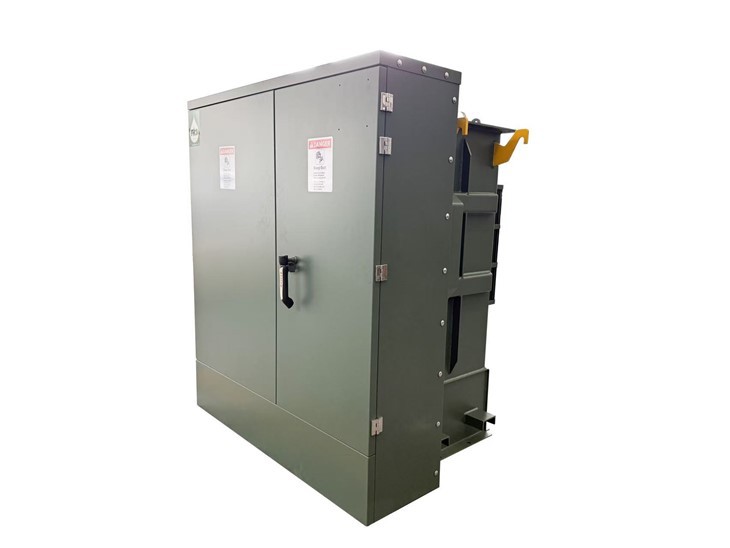

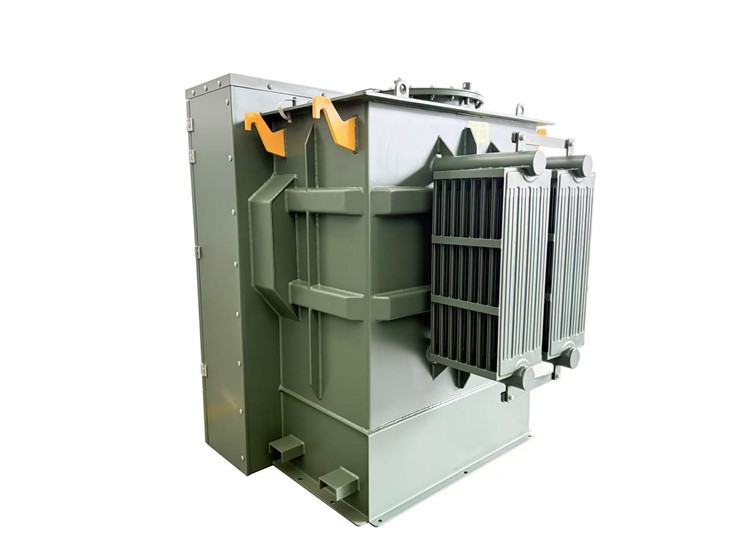

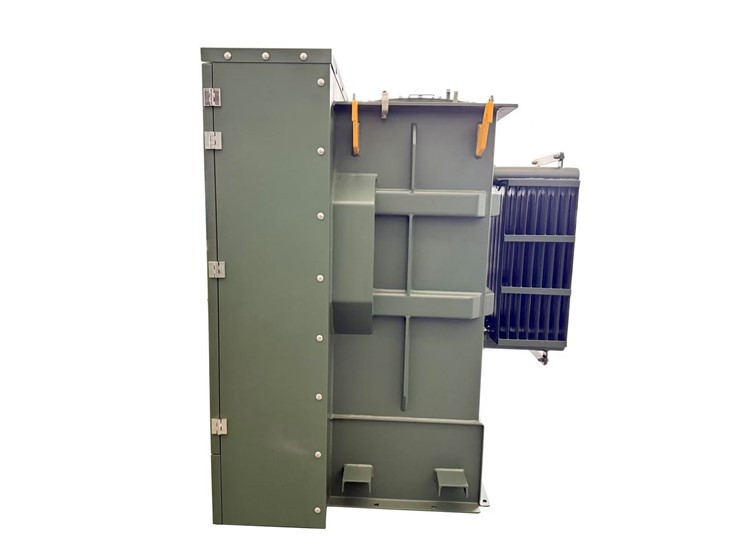

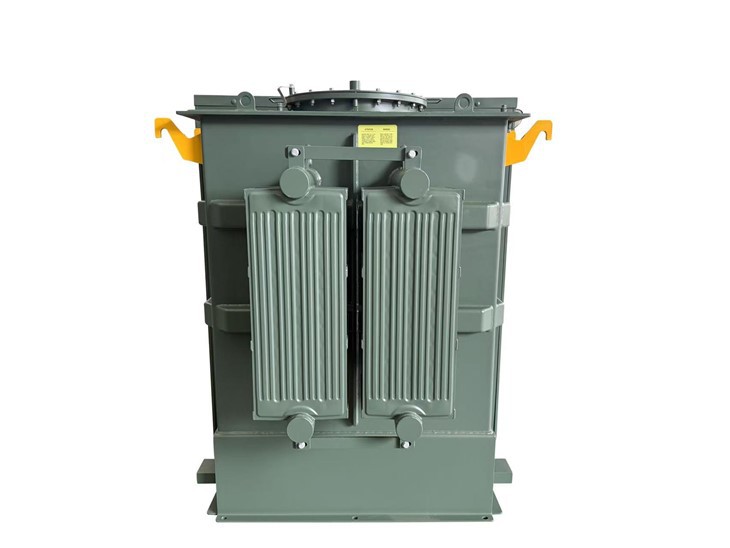

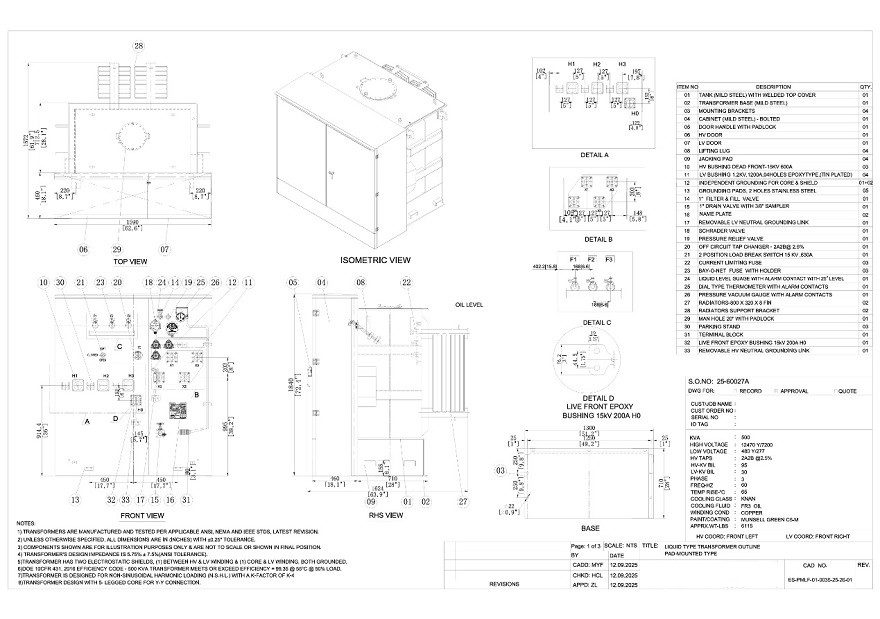

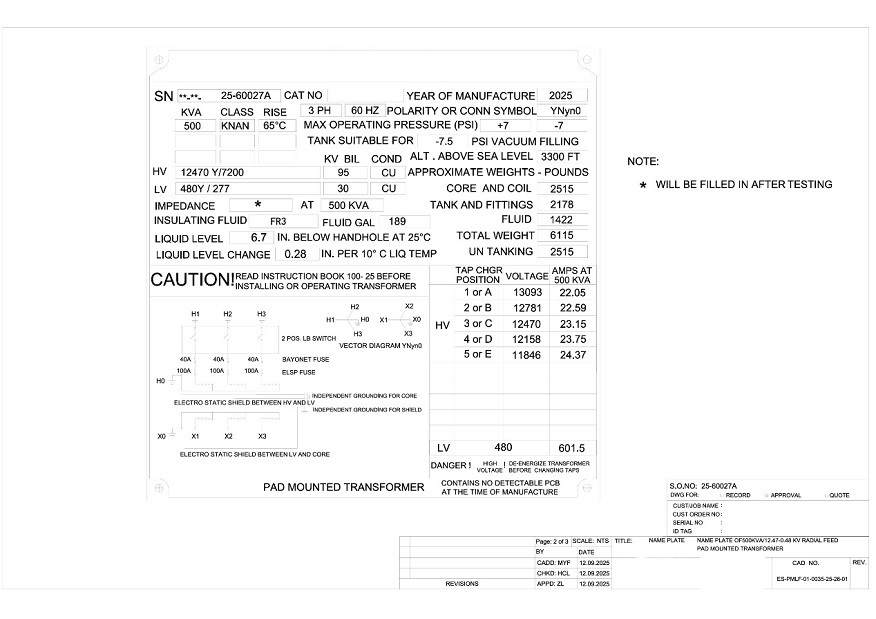

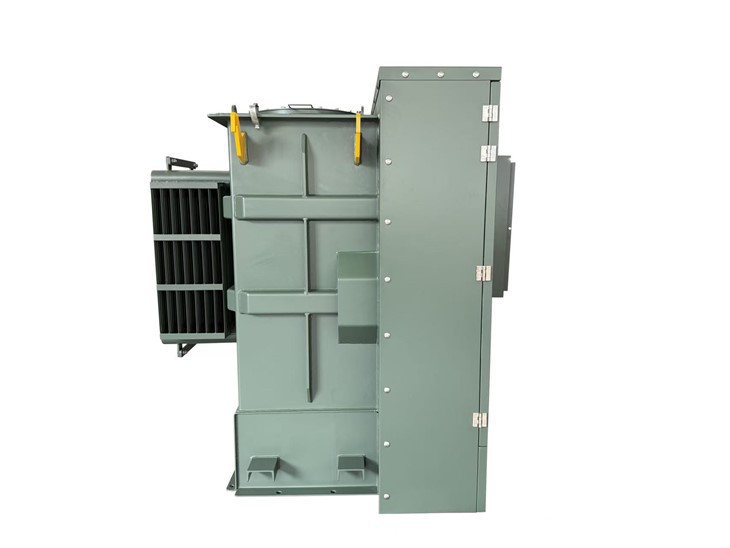

500 KVA Montážní podložky transformátoru-12,47/0,48 KV|USA 2025

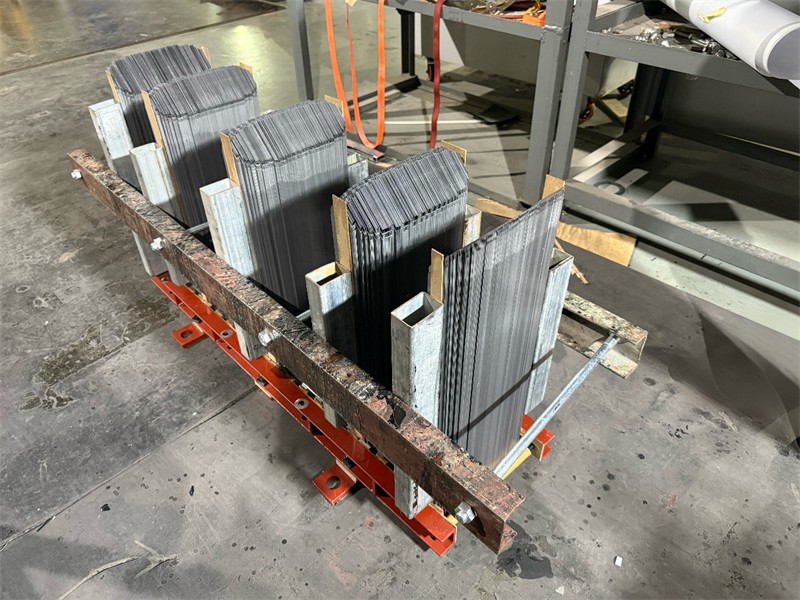

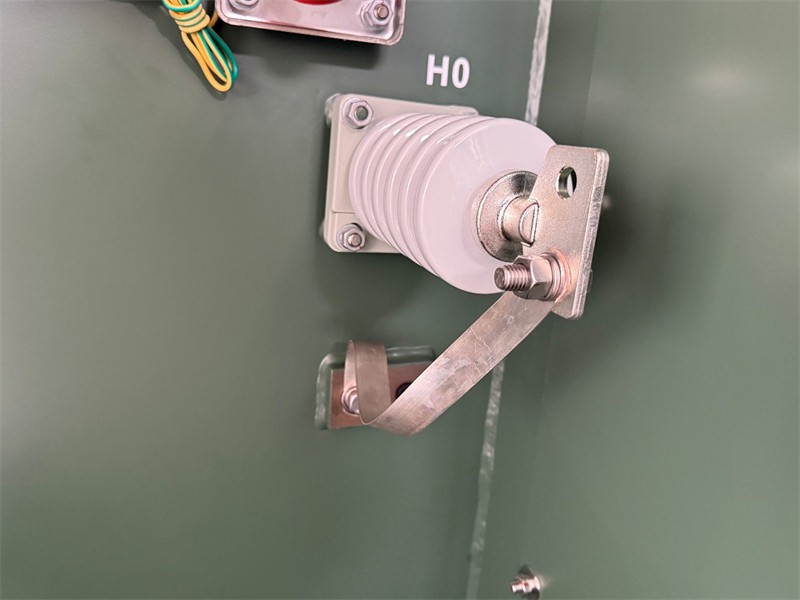

Jádro montážních podložek transformátoru je vyrobeno z vysoce -kvalitních, nízko{1}}ztrátových elektroocelových laminací, přesně naskládaných a bezpečně upnutých tak, aby tvořily robustní třífázový třífázový pěti- magnetický obvod. Mezi jádro a nízkonapěťové vinutí je integrálně umístěn elektrostatický zemnící štít-obvykle měděná fólie-. Toto stínění je bezpečně připojeno k zemnící svorce transformátoru a vytváří definovanou cestu k zemi. Jeho primární funkcí je kapacitně odvádět vysokofrekvenční přechodová napětí a šum v běžném{11} režimu pryč od vinutí, čímž chrání izolaci, minimalizuje elektrické namáhání a výrazně snižuje šíření elektromagnetického rušení do sekundárního distribučního systému.

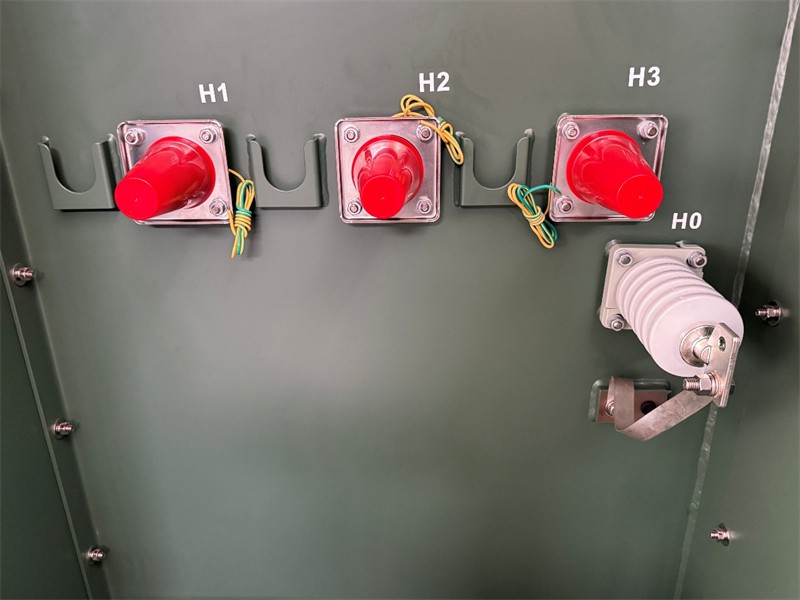

Montážní podložky transformátoru v koncové radiální napájecí konfiguraci slouží jako konečný distribuční bod v radiální energetické síti, přijímající energii z jediného zdroje proti proudu. Jeho primární svorky se připojují přímo k centrálnímu vývodu a snižují napětí pro následné zátěže prostřednictvím sekundárních výstupů. Jako koncový prvek přebírá závislost radiálního systému na jednom-bodu: Porucha nebo výpadek proti proudu přeruší napájení transformátoru a všech připojených zátěží, dokud nebude problém vyřešen. Jeho kompaktní konstrukce-na zemi zajišťuje spolehlivou a dostupnou distribuci energie pro aplikace koncových-uživatelů.

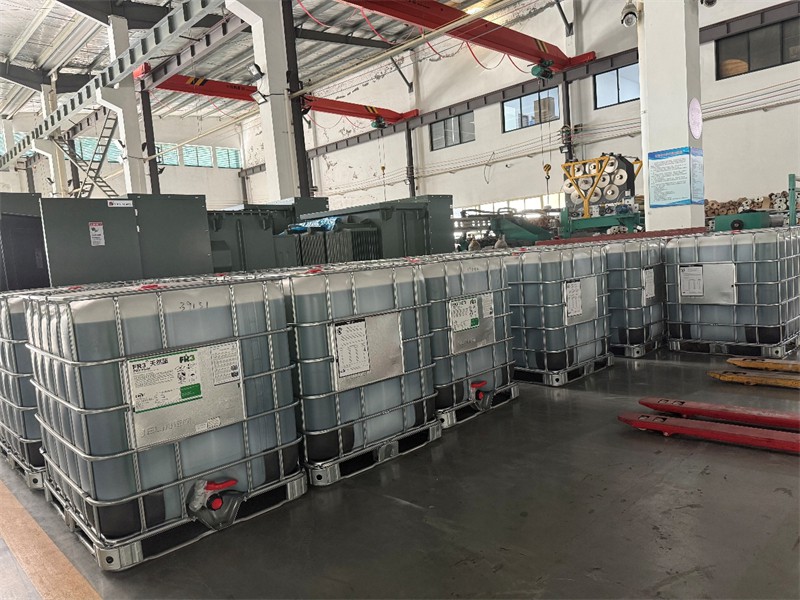

Transformátor namontovaný na podložce -je naplněn dielektrickou kapalinou FR3®, prémiovým, ohni- odolným přírodním esterovým olejem získaným z rostlinného oleje. Je klasifikována jako „méně hořlavá“ kapalina (podle ASTM D6871) s vysokým bodem hoření přesahujícím 360 stupňů, což významně zvyšuje bezpečnost v obydlených nebo ekologicky citlivých oblastech. Kromě vynikající požární bezpečnosti poskytuje FR3® výjimečné ekologické výhody, protože je snadno biologicky odbouratelný, netoxický a má nízkou uhlíkovou stopu. Z hlediska výkonu prodlužuje jeho vynikající odolnost proti vlhkosti a vysoká tepelná stabilita životnost celulózové izolace, čímž zvyšuje přetížitelnost transformátoru, zpomaluje stárnutí a přispívá k delší životnosti se sníženými{10}}potřebami dlouhodobé údržby.

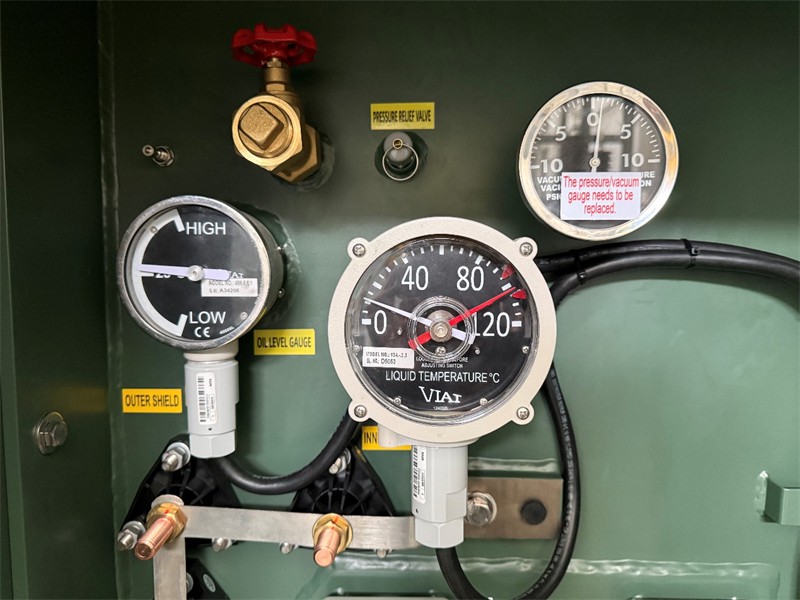

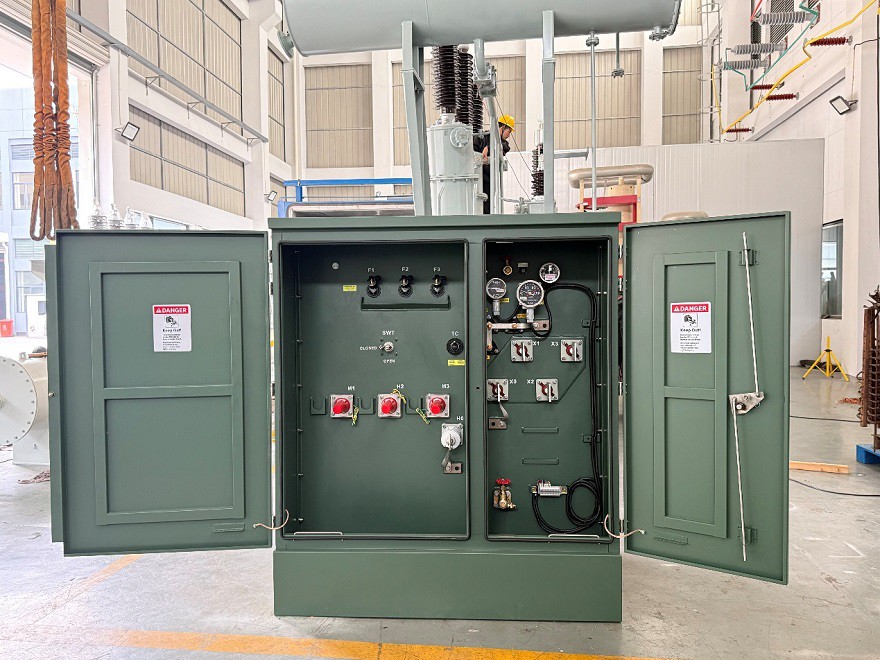

Transformátor namontovaný na podložce-je vybaven komplexní sadou měřidel a indikátorů pro nepřetržité monitorování a ochranu provozu. Hladinoměr poskytuje jasnou vizuální indikaci objemu dielektrické kapaliny pro kontroly údržby. Číselník-typu měřiče teploty oleje (WTI) monitoruje kritickou nejvyšší-teplotu oleje a vyhodnocuje tepelné zatížení. Tlak v systému je monitorován sdruženým vakuometrem/tlakoměrem, který ukazuje jak pod-atmosférické, tak pozitivní vnitřní tlakové podmínky. Rozhodující je, že tento tlakoměr je vybaven nastavitelnými hermeticky uzavřenými elektrickými kontakty. Tyto kontakty lze nakonfigurovat tak, aby aktivovaly vzdálené alarmy nebo spustily řídicí sekvence při detekci přednastavených podmínek vysokého-tlaku nebo vysokého{10}}podtlaku, čímž se jednoduchý indikátor přemění v aktivní součást ochranného systému transformátoru. Společně tyto nástroje poskytují operátorům základní{12}}data v reálném čase a proaktivní bezpečnostní upozornění.

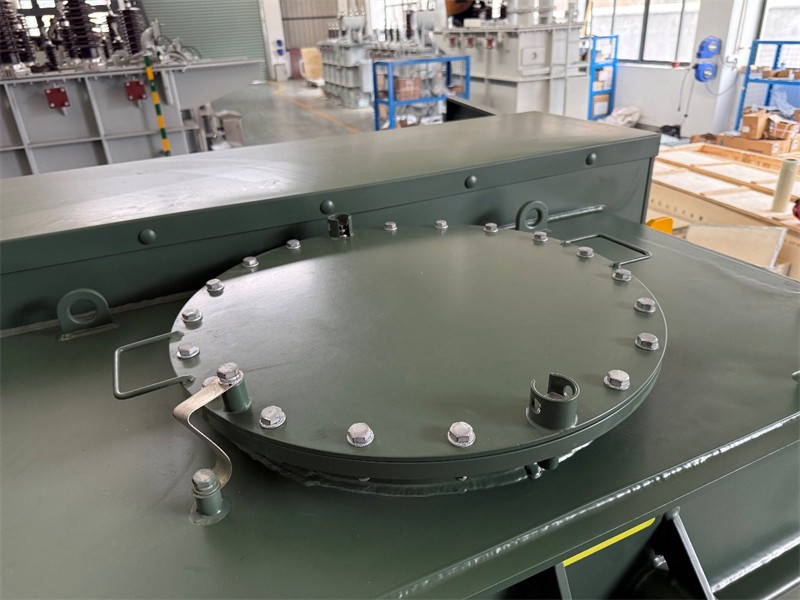

Transformátor je vybaven 20-palcovým průlezem zajištěným visacím zámkem. Tento přístupový otvor, utěsněný odolným těsněním, poskytuje oprávněnému personálu bezpečný a bezpečný bod vstupu pro vnitřní kontrolu, údržbu a testování. Visací zámek slouží jako kritická bezpečnostní a bezpečnostní funkce, která zabraňuje neoprávněnému přístupu k živým součástem a zajišťuje integritu utěsněného, ​​olejem naplněného krytu.

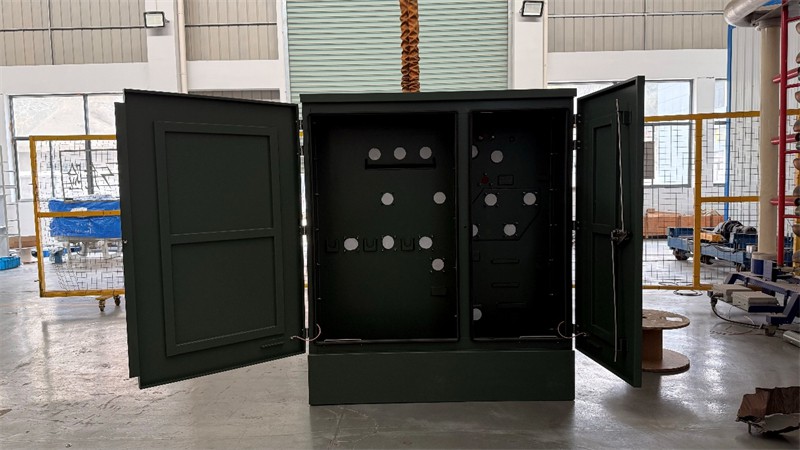

Testy{0}}transformátorové nádrže namontované na podložce zahrnují kritická hodnocení, aby byla zajištěna strukturální integrita, těsnicí výkon a kompatibilita s izolačním olejem, v souladu s normami jako ANSI C57.12.28, ANSI C57.12.00 a GB 50148-2010. Tyto testy zahrnují tlakové testy, kdy nádrž musí vydržet minimálně 15 psig bez úniku oleje nebo vytlačení součásti a vydržet 7 psi bez trvalého zkreslení; test vakuové deformace zahrnující aplikaci -podtlaku 67 kPa, měření deformace v 10 klíčových bodech (např. stěny nádrže, víka, výztuhy) před a po uvolnění vakua pro kontrolu minimální trvalé deformace (obvykle 0,01–0,03 mm); a zkoušky těsnosti – buď natlakováním prostoru nad nádrží (po odstranění přetlakového ventilu) nebo sledováním změn tlaku, protože trvalá absence kladného/záporného tlaku může indikovat netěsnosti těsnění nebo švu. Izolační olej uvnitř nádrže navíc prochází testy na dielektrickou pevnost, obsah vlhkosti a analýzu rozpuštěných plynů (podle ASTM D3487), aby se zajistilo, že podporuje elektrickou izolaci a stabilitu nádrže, přičemž následné kontroly ověřují, že nedošlo k poškození nádrže, neporušená těsnění a dodržení limitů deformace, aby se potvrdil bezpečný venkovní provoz.
